作者:光明卷帘门 阅读:274 发布时间:2022-12-05 06:36:36
(一) 加装导轨
1、在重庆防火卷帘门的两边确认导轨加装边线,用锤线释出导轨基准线,释出导轨相连接件紧固螺栓十字线,导轨少于吊顶不大于75cm。
2、用冲击钻在墙柱上打出相连接件紧固收缩螺栓孔,相连接件的间 距不得大于600 mm,两边距导轨口100 mm。先两边固一块相连接件,将导轨贴上,校正其垂直并点焊,导紧固后加尔唐普一下导轨的垂直度,每米不得大于5 mm,全长垂直度不得少于20 mm,复合帘面嵌入导轨深度(见GBl4102—2005)。
3、将其余相连接件装上,相连接件与导轨之间使用点焊,每件相连接件与一导轨间点焊点不少于5点,点焊的宽度不大于5 mm,冲压处 绝不应穿现象发生。使用不锈钢导轨时焊条使用不锈钢焊条。
(二) 加装防火卷轴
1、依据大样图中卷轴的设计中心高度,在立柱或墙上定出主动车轴板的中心边线,释出收缩螺栓的中心十字线。
2、以主车轴板中心为基准,用水平塑料管找到对应的从动车轴板 中心和从动收缩螺栓孔十字线。
3、打孔:用冲击钻打收缩孔建议钻头旋转轴柱面,若个别螺孔碰钢筋,钻不进则可适度移动,但不能影响稳固和外观。
4、加装车轴扳:
(1)装主动车轴板(驱动机支架预先相连接,冲压在车轴板上),用螺母,弹簧挚圈,平垫圈把穿过车轴扳孔的收缩栓湿布, 建议车轴板面旋转轴卷轴。
(2)装从动承板方向同上,但在紧螺栓前,建议川水平管校核从动车轴板的中心高度与否与主动车轴板完全一致,水平度控制在洞口高度的1/300内,如有偏差及时调整。
(3)车轴板随整扇门的重量,有些车轴板虽有收缩栓紧固,但还不够稳固,则同行人以支撑或加强筋,现场紧固、配焊、砖墙上紧固车轴板用对穿栓。
5、加装卷轴
(1) 卷轴加装前,先将挂板定好方向装到卷轴上,再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝白灵。
(2) 吊装卷轴,一定要注意安全,设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。加装时先将套上轴承及座的光轴塞入卷轴端孔中,对准边线后将轴承紧固螺栓拧紧。
(3) 卷轴上等后,可左右移动卷筒调节边线。同时用水平尺和水平管核查一下卷轴的水平。调整好后,光轴与卷轴满焊紧固,光轴与轴承用支头螺钉紧固。
(4) 卷轴吊装时要特别注意不要碰坏卷在轴上的帘板,用钢丝 绳织成时要垫木板。
(三) 加装副轴 特别场合,必须装副轴时:
1、在门柱一端确认付轴中心高度边线,释出轴承板相连接螺栓孔十字线,以此为基准,刚水平管找到另一端门柱付轴中心边线, 释出轴承板螺孔十字线。
2、用冲击钻打收缩螺栓孔,上收缩螺栓建议同前。
3、上轴承座及付轴,同时核查水平面度,操作同卷轴。
(四) 装驱动机
在支架上链轮上先套上链条,紧固驱动底座前,把链条套到小链轮上,接着湿布紧固螺栓,这时抖动链条能使卷轴旋转。
(五) 帘板加装
1、先松开卷帘上的一块帘板,用水平管,直尺校核卷帘的不平度不大于洞口高度的1/300,若倾斜超差,找到原因并进行调整。
2、利用卷轴旋转,将帘板穿上,最后装上帘板底梁。上帘板时要注意封头,另外若预先将其余帘板穿帘在一起要特 别注意在移动,织成时不要让帘板产生变形。
3、检查一下导轨上口圆弧弯口与否合适,接着将卷帘卸下,走动遍检视与否有卡主的现象。
(六) 加装托轮架设计需要加装托轮时,先在门两边墙柱上确认支架边线,方法同卷轴。装上支架后再装托轮,各托轮的中心高度和水平度应统一,再加以紧固。

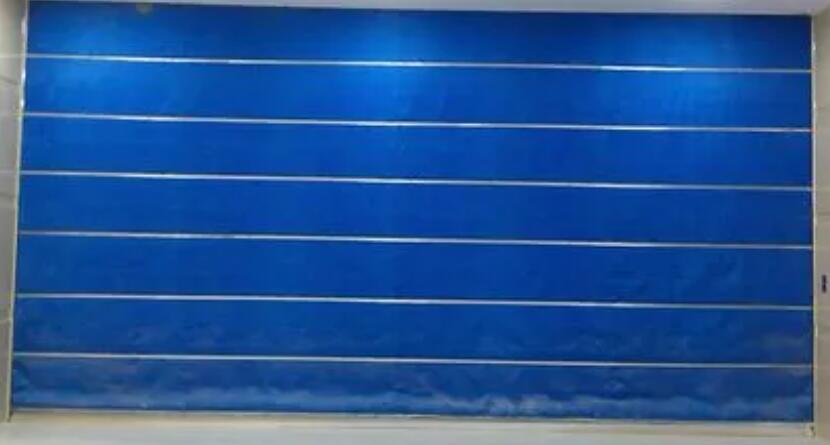

重庆防火卷帘门加装
(七) 加装电控箱,锁盒等
1、根据建议放锁盒,电控箱螺孔十字线,用冲击钻打眼。锁盒,电控箱加装要到平竖直,用M6或M8螺栓紧固,紧固要牢固。
2、装电线管相连接锁盒和电控箱,电线管两边饺丝用专用螺帽 湿布,如需方有需要,可使用铜接头相连接,电线管管卡间距一般 不少于100cm。
3、装电器控制板,限位器。
4、接电器相连接线,丌关线,电源线,信号线等,接线标准按“低压用户电气装置规程”操作,金属软管内两头电线用塑料管或(黄蜡管)包扎,接地线用双色线,特别注意接地线吲定要稳固。
5、接通电源,手动将卷帘卸下三分之一按钮卷动帘板,调整两边限位,接着操纵卷帘两边走几遍,检查一下卷帘运转与否稳定。
(八) 加装防火隔断墙
1、放防火隔断墒边线线,在不影响卷帘的情况下,防火隔断墙应尽量靠近卷轴及导轨。
2、根据放线,用冲击钻在墙侧,顶部打收缩螺栓紧固。
3、将防火板装到角钢框内电焊紧固,防火隔断墙加装建议平直、牢固。
(九) 油漆:加装后对未进行防腐处理的部位,电焊疤(冲压应去除焊渣及锈层)涂上防锈漆
(十)行程限位调试
1、按动按钮上升或下降键,检查防火卷帘的运转方向与否与其对应并确认。
2、调试限位器前应用拉链使帘面处于适度边线后,反复调试限位器的限位模块边线至理想状态,并紧固螺钉。设置为受先降时,将中位调试至适宜的疏散高度,并锁定边线。
3、加装箱体保护罩,箱体的加装按设计建议实施。各相连接点应平齐,安全可靠,外观 、平整,线条流畅。
(十一)负荷试门及调试
首先,用手动运转,再电动运转数次。检视判断运转状态,并作相应的调整,直至运转无卡死、阻滞、限位不准及异常噪声,卷帘运转顺畅为止。无误后,拉动开闭机手动速放功能的可靠性。工程建议时,应加装温控自动释放装置,且易熔片应紧固在外表面易受火的边线。
(十二)注意事项
1、产品在运输过程中要稳定、稳固,避免碰撞损毁;轻抬轻放,不得磕、 摔、撬等行为,防止机械变形损毁产品,影响加装使用。
2、加装人员必须注意施工安全,带好安全帽,系好安全带。
3、施工及调试期间,不得卷帘下面站人和有行人通过,以防意外发生;在 卷帘加装部位应有醒目的“禁止通行”标志。
4、加装过程中要与水暖电加装、吊顶加装、石材施工、铝板施工以及玻璃 幕墙施工队伍相互配合作业。
5、加装大小端板时,用水平管测量两边板中心的完全一致。
